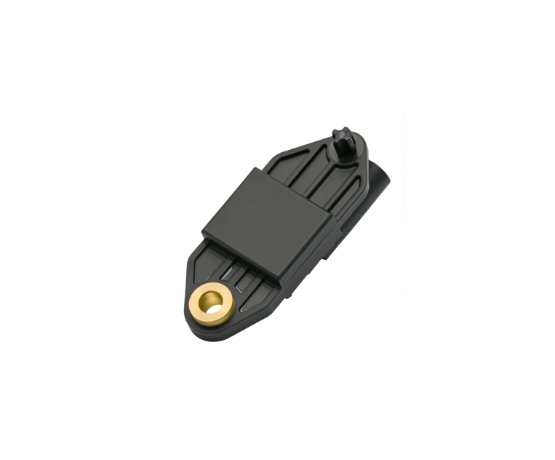

Neutral and Reverse Gear Sensor
空倒挡传感器
产品介绍

⚫ 耐精度高可靠性 ⚫ 抗电磁干扰 ⚫ 结构及安装方式简单

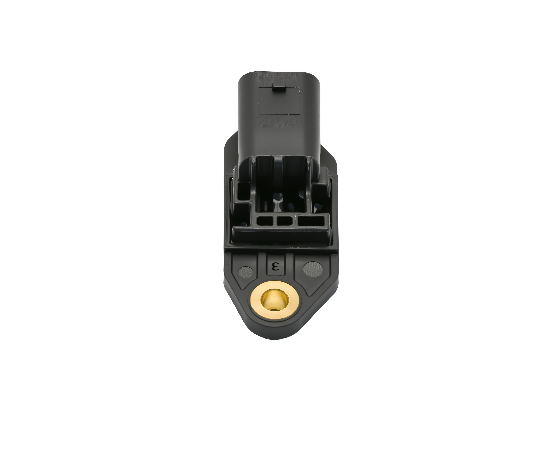

空挡及空倒挡传感器在安装方式上采用定位销加衬套定位的方式,在衬套上可 以固定螺栓以固定在变速箱换挡机构上。传感器由连接头和壳体组成,连接头包含端子,壳体包含衬套,两个零部件机械装配后进行灌胶固化,结构简单方便,耐久可靠。

该传感器采用最新的 Melexis3D 霍尔芯片,芯片可以感应到磁场角度的变化,该传感器及磁铁有特殊的磁路设计,以便实现传感器检测倒挡/空挡/前进挡的不同要求。其中 R 档的实现通过一个反向磁铁来实现。

空倒挡传感器

该空倒挡传感器及磁铁安装在手动变速箱换挡结构上,用于检测变速箱的空挡,倒挡及前进挡,并把不同的占空比信号反馈给 ECU。ECU 根据传感器反馈的信号会进行点亮倒车灯等指示。传感器及磁铁的匹配使用可以用于变速箱空挡/倒挡/前进挡的探测及监控。
